Architektura

Poznaj architekturę aukcji w usługach określania stawek i aukcji

Przegląd

Usługi określania stawek i aukcji to zestaw usług dla kupujących i sprzedających reklamy, które działają w zaufanym środowisku wykonawczym (TEE), aby ułatwić przeprowadzenie aukcji z użyciem Protected Audience (PA). Na tej stronie opisujemy różne konfiguracje aukcji, w których można używać funkcji B&A na aukcji PA.

Definicje

Usługi dla kupujących i sprzedawców

Usługi B&A obejmują 4 usługi dla kupujących i sprzedających:

• Kupujący mogą korzystać z usługi ustalania stawek i usługi frontendu kupującego (BFE).
• Sprzedawcy mogą korzystać z usługi aukcyjnej i usługi interfejsu sprzedawcy.

Architektura aukcji PA B&A w przypadku internetu

Poniższy diagram przedstawia podstawową aukcję Protected Audience z usługami B&A z 1 sprzedawcą i 1 kupującym. Grube czerwone ramki oznaczają usługi działające w TEE:

1. Kod JavaScript platformy SSP na stronie wydawcy generuje zaszyfrowane dane aukcji reklam B&A, wywołując funkcję navigator.getInterestGroupAdAuctionData().
   • Ten zaszyfrowany ładunek zawiera dane kupującego i może zostać odszyfrowany tylko w SFE w TEE.
2. Kod JavaScript platformy SSP wysyła do usługi reklamowej sprzedawcy żądanie zunifikowanej aukcji.
   • Żądanie aukcji ujednoliconej zawiera zarówno ładunek aukcji kontekstowej w formacie ORTB w postaci zwykłego tekstu, jak i zaszyfrowany ładunek aukcji B&A.
   • Usługa reklamowa sprzedawcy to Twój dotychczasowy serwer reklam, który nie działa w środowisku TEE.
3. Usługa reklam sprzedawcy wywołuje usługę RTB platformy DSP, aby poprosić o stawkę w aukcji kontekstowej i wszelkie sygnały kupującego, które mają zostać przekazane do kolejnej aukcji PA.
   • Może to być krok, w którym kupujący sygnalizuje zamiar wzięcia udziału w aukcji prywatnej.
4. Po zakończeniu aukcji kontekstowej SAS wysyła żądanie SelectAd do usługi SFE.
   • Do ładunku żądania SelectAd dodawane są sygnały kupującego i stawka wygrywająca aukcję kontekstową.
5. Usługa SFE platformy SSP wywołuje usługę BFE platformy DSP z żądaniem GetBids.
6. BFE platformy DSP wywołuje usługę ustalania stawek za pomocą żądania GenerateBids.
7. Gdy SFE otrzyma stawkę, wywoła usługę aukcyjną za pomocą wywołania ScoreAd.
   • Stawka z najwyższym wynikiem atrakcyjności jest zwracana do SAS, a następnie przekazywana do kodu JavaScript na stronie.
8. Aukcja jest kończona w przeglądarce przez przekazanie zaszyfrowanego wyniku aukcji B&A do wywołania navigator.runAdAuction().

Konfiguracje aukcji

Aukcję Protected Audience z usługami B&A można skonfigurować w ten sposób:

• Aukcja pojedynczego sprzedawcy z kupującymi z B&A
• Aukcja w trybie mieszanym z kupującymi na urządzeniach i kupującymi w usługach B&A
• Aukcja wielu sprzedawców, która może być koordynowana przez urządzenie lub serwer

Uczestnicy

Aby opisać każdą konfigurację aukcji, w tym przewodniku używamy tych uczestników:

Dostępne są 4 platformy DSP:

• DSP-A i DSP-B uczestniczą tylko w aukcjach na urządzeniu
• DSP-X i DSP-Y uczestniczą zarówno w aukcjach na urządzeniu, jak i w aukcjach typu „kupujący i sprzedający”.

Są 4 platformy SSP, a każdy sprzedawca stosuje inną konfigurację aukcji:

• SSP-OD przeprowadza aukcję tylko na urządzeniu.
• SSP-BA przeprowadza aukcję tylko z licytowaniem ceny minimalnej.
• SSP-MIX przeprowadza aukcję w trybie mieszanym.
• SSP-TOP prowadzi aukcję wielu sprzedawców:
  • SSP-OD/BA/MIX uczestniczyć jako sprzedawcy komponentów w aukcji wielu sprzedawców SSP-TOP;

Aukcja B&A pojedynczego sprzedawcy

W konfiguracji z jednym sprzedawcą aukcję prowadzi jeden sprzedawca, w której uczestniczy wielu kupujących. Jeśli sprzedawca prowadzi aukcję B&A, kupujący muszą korzystać z pakietu usług B&A dla kupujących, aby przesłać ofertę na aukcję. Kupujący i sprzedawcy nie muszą korzystać z tego samego dostawcy usług w chmurze.

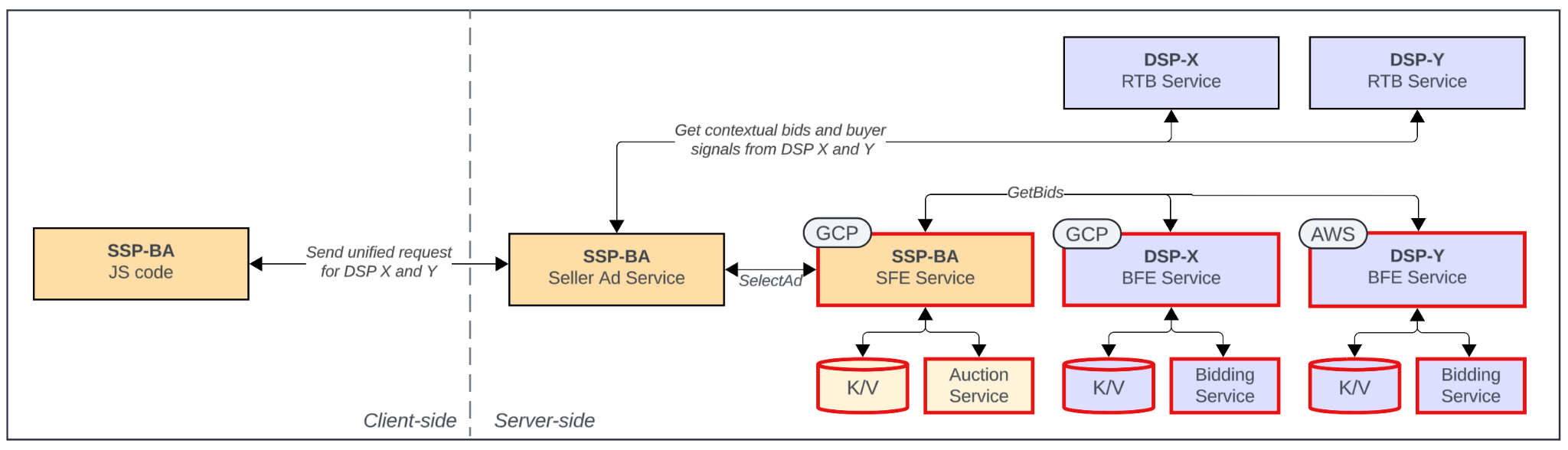

W powyższej konfiguracji SSP-BA przeprowadza aukcję B&A, w której uczestniczą DSP-X i DSP-Y, korzystając ze stosu kupującego usług B&A. Usługa reklamowa sprzedawcy najpierw przeprowadza aukcję kontekstową dla DSP-X i DSP-Y, a potem przeprowadza aukcję z użyciem Protected Audience API, wysyłając żądanie SelectAd do usługi SFE sprzedawcy. Zwycięska stawka w aukcji kontekstowej i sygnały dla każdego kupującego są przekazywane do wywołania SelectAd. Następnie usługa SFE wysyła żądania GetBids do usług BFE dostawców DSP-X i DSP-Y, które wywołują usługę ustalania stawek, aby wygenerować stawkę.

Zaszyfrowany wynik aukcji B&A jest zwracany do klienta i przekazywany do wywołania runAdAuction(). Konfiguracja aukcji z 1 sprzedawcą wygląda tak:

await navigator.runAdAuction({
  seller: 'https://ssp-ba.example',
  requestId: 'g8312cb2-da2d-4e9b-80e6-e13dec2a581c',
  serverResponse: Uint8Array(560) [193, 120, 4, …] // Encrypted B&A auction result
})

Wartość requestId pochodzi z wywołania getInterestGroupAdAuctionData() po stronie klienta, a dane serverResponse pochodzą z aukcji B&A po stronie serwera.

Aukcja w trybie mieszanym

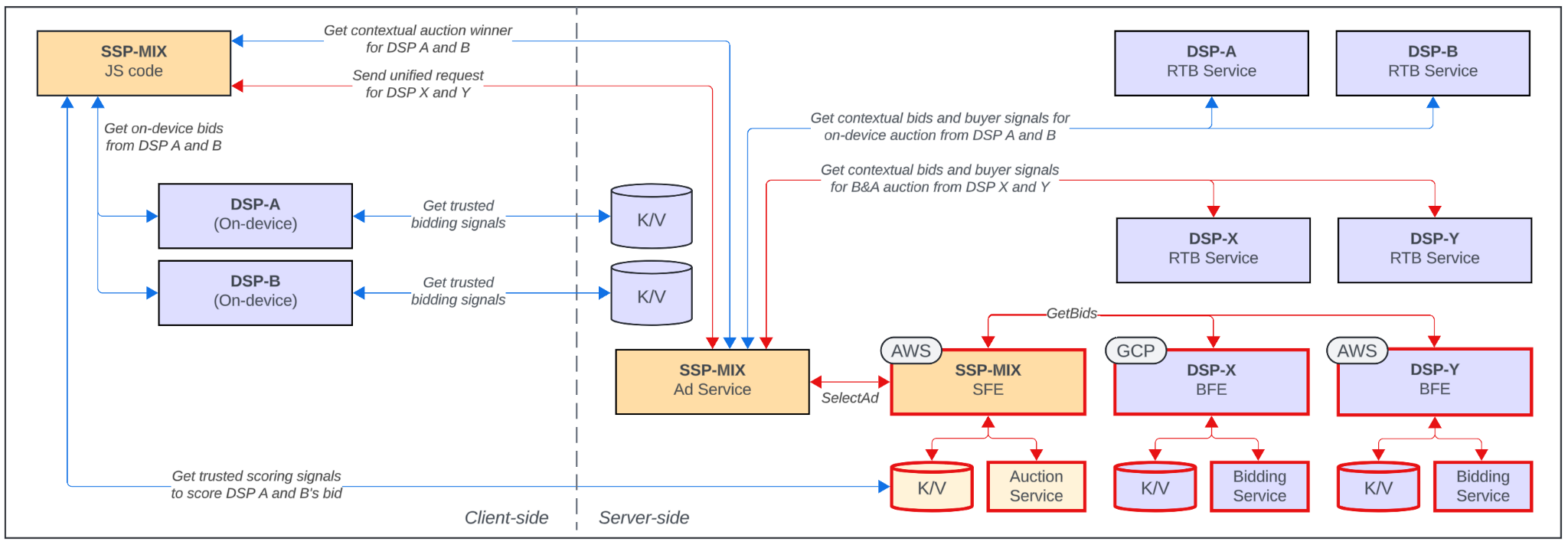

W konfiguracji w trybie mieszanym kupujący mogą brać udział w aukcji sprzedawcy na urządzeniu lub w ramach B&A. Niebieskie strzałki oznaczają ścieżkę aukcji na urządzeniu, a czerwone – ścieżkę aukcji B&A:

W tej konfiguracji kupujący DSP-A i DSP-B przesyłają stawki na urządzeniu, a kupujący DSP-X i DSP-Y przesyłają stawki za pomocą platformy B&A. Kupujący na urządzeniu biorą udział w aukcji PA na urządzeniu w przeglądarce, a kupujący B&A biorą udział w aukcji B&A opisanej w sekcji Aukcja z 1 sprzedawcą.

Aukcja kontekstowa jest przeprowadzana w pierwszej kolejności dla wszystkich kupujących, aby zebrać zwycięską stawkę aukcji kontekstowej i sygnały kupującego. Następnie przeprowadzana jest aukcja B&A, a sygnały kupującego z aukcji kontekstowej są przekazywane do żądania SelectAd wysyłanego do SFE. Zaszyfrowany wynik aukcji B&A zwrócony z SFE jest przekazywany do przeglądarki. Po aukcji B&A jej wynik jest przekazywany do aukcji na urządzeniu, w której biorą udział kupujący na urządzeniu.

Konfiguracja aukcji w trybie mieszanym dla jednego sprzedawcy na potrzeby części aukcji odbywającej się na urządzeniu wygląda podobnie do tej poniżej:

await navigator.runAdAuction({
  seller: 'https://ssp-mix.example',
  decisionLogicURL: 'https://ssp-ba.example/score-ad.js',
  componentAuctions: [
    // B&A auction
    {
      seller: 'https://ssp-mix.example',
      requestId: 'f5135cb2-da2d-4e9b-80e6-e13dec2a581c',
      serverResponse: Uint8Array(560) [133, 20, 14, …]
    },
    // On-device auction
    {
      seller: 'https://ssp-mix.example',
      interestGroupBuyers: ['https://dsp-a.example', 'https://dsp-b.example'],
      decisionLogicURL: 'https://ssp-mix.example/on-device-score-ad.js',
    }
  ]
})

Równoległe przeprowadzanie aukcji na urządzeniu i aukcji B&A

Bez równoległego przetwarzania aukcje są przeprowadzane kolejno: najpierw aukcja kontekstowa, potem aukcja B&A, a na końcu aukcja na urządzeniu. Po wdrożeniu równoległego przetwarzania najpierw ponownie przeprowadzana jest aukcja kontekstowa, ale jej wynik i sygnały są przesyłane z powrotem do klienta, aby równolegle rozpocząć aukcję na urządzeniu, zanim zakończy się aukcja B&A.

Kod JavaScript na urządzeniu klienta wysyła do SAS żądanie zunifikowanej aukcji, a SAS rozpoczyna aukcję kontekstową oraz aukcję B&A dotyczącą reklam spersonalizowanych. Gdy SAS otrzyma odpowiedź z serwera RTB kupującego, sygnały kupującego dotyczące aukcji na urządzeniu mogą być przesyłane z powrotem do przeglądarki wraz ze zwycięzcą aukcji kontekstowej po otrzymaniu wszystkich stawek. Sygnały kupujących przesyłane strumieniowo są używane do generowania stawki na urządzeniu, a zwycięzca aukcji kontekstowej jest używany jako wartość bazowa stawki podczas oceniania stawek.

W przypadku SAS sprzedawca generuje UUID nonce, który jest ustawiany w nagłówku odpowiedzi Ad-Auction-Result-Nonce podczas przesyłania strumieniowego danych aukcji kontekstowej do przeglądarki. Ta sama wartość jednorazowa jest używana w wywołaniu SelectAd do SFE na potrzeby aukcji B&A i jest uwzględniana w zwracanej odpowiedzi SelectAd z SFE. Podczas fazy aukcji po stronie klienta przeglądarka sprawdza, czy wartość nonce w nagłówku odpowiedzi Ad-Auction-Result-Nonce jest zgodna z wartością nonce w zaszyfrowanym ładunku wyniku aukcji.

Więcej informacji o równoległości w trybie mieszanym znajdziesz w tym wyjaśnieniu.

Aukcja wielu sprzedawców

Aukcję PA z wieloma sprzedawcami można przeprowadzić na 2 sposoby:

1. Aukcja koordynowana przez urządzenie, w której wywołanie usługi reklamowej każdego sprzedawcy komponentów pochodzi z przeglądarki.
2. Aukcja koordynowana przez serwer, w której wywołanie usługi reklamowej każdego sprzedawcy komponentów pochodzi z usługi reklamowej sprzedawcy najwyższego poziomu.

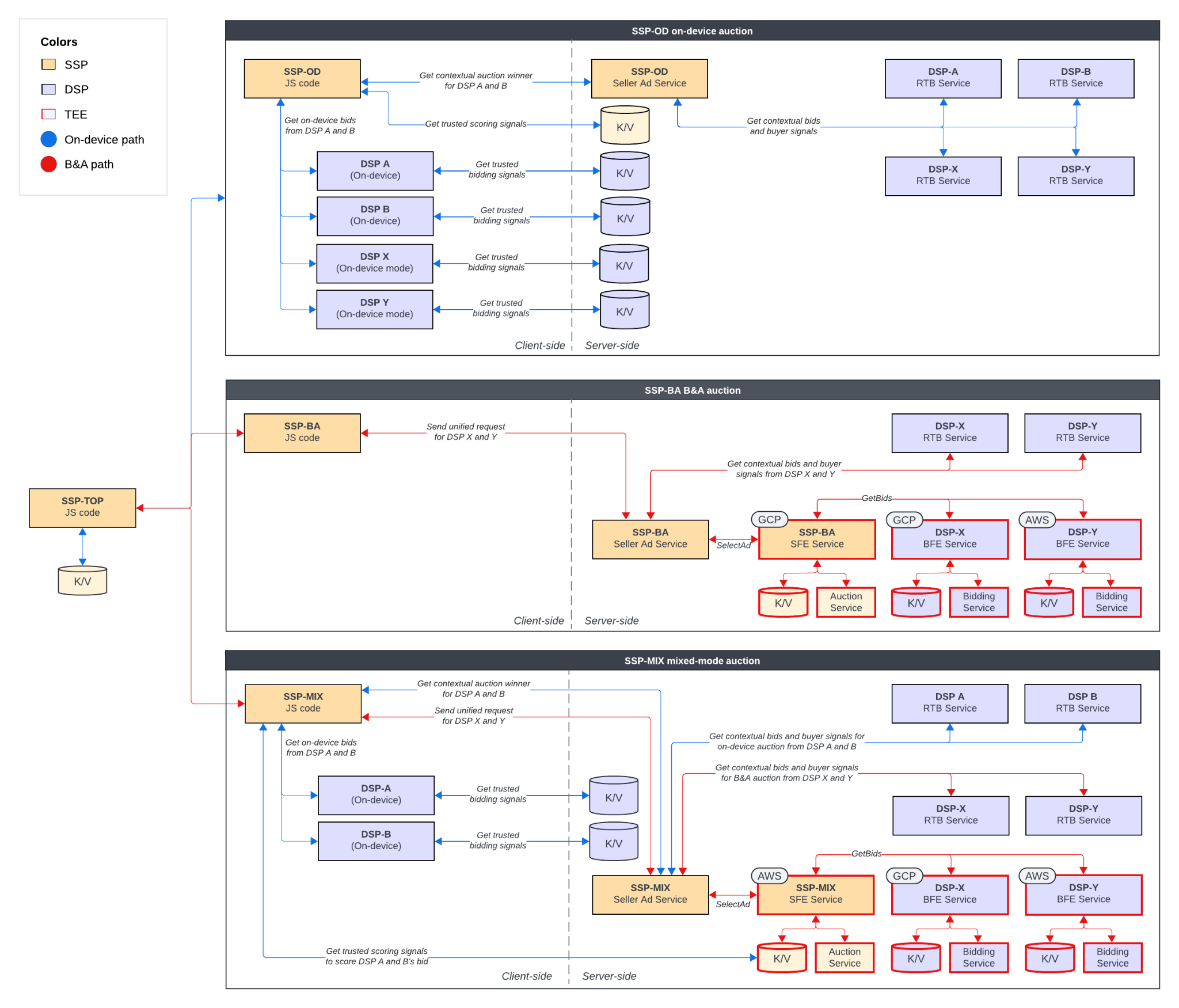

Aukcja na urządzeniu z udziałem wielu sprzedawców

W przypadku aukcji wielu sprzedawców koordynowanej przez urządzenie każdy sprzedawca komponentów może przeprowadzić aukcję w wybranej przez siebie konfiguracji. W aukcji najwyższego poziomu mogą brać udział sprzedawcy korzystający z urządzeń, sprzedawcy korzystający z B&A i sprzedawcy korzystający z trybu mieszanego.

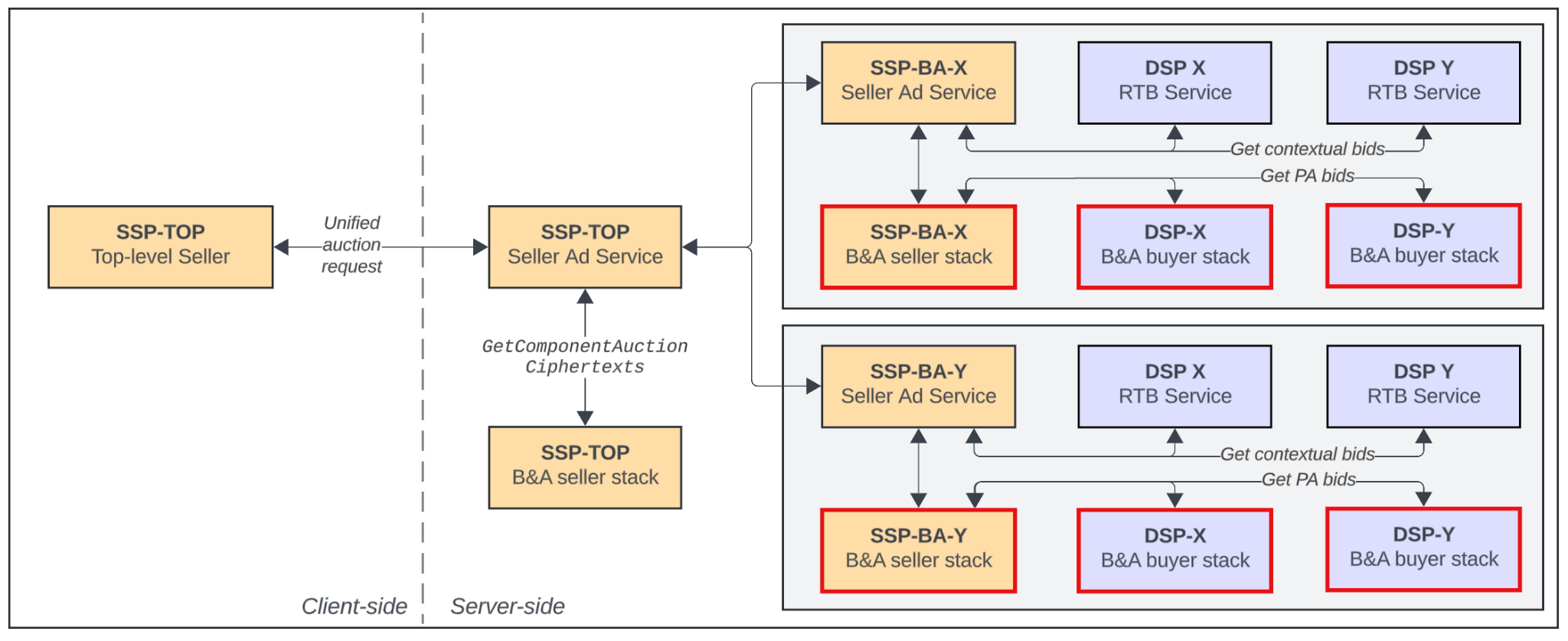

Na tym schemacie SSP-TOP prowadzi aukcję wielu sprzedawców koordynowaną przez serwer, w której uczestniczą SSP-BA-X i SSP-BA-Y.

Z przeglądarki do usługi reklamowej sprzedawcy najwyższego poziomu jest wysyłane jedno żądanie ujednoliconej aukcji, które zawiera ładunek aukcji kontekstowych i aukcji PA dla wszystkich uczestników. Następnie SAS wykonuje wywołanie GetComponentAuctionCiphertexts do SFE z ładunkiem. SFE odszyfruje ładunek, rozdzieli go na poszczególnych sprzedawców komponentów i zwróci ponownie zaszyfrowane ładunki do SAS sprzedawcy najwyższego poziomu.

Definicje protokołu dla żądania i odpowiedzi GetComponentAuctionCiphertexts są następujące:

// Request sent from the top-level seller's ad service to SFE
message GetComponentAuctionCiphertextsRequest {
  bytes protected_auction_ciphertext = 1; // Generated in the browser
  repeated string component_sellers = 2; // The list of all component sellers
}

// Response returned from SFE to the top-level seller's ad service
message GetComponentAuctionCiphertextsResponse {
  // A map of component sellers and their re-encrypted payloads
  map<string, bytes> seller_component_ciphertexts = 1;
}

W przypadku każdego ładunku sprzedawcy komponentu SAS sprzedawcy najwyższego poziomu wywołuje SAS sprzedawców komponentów, a każdy SAS komponentu przeprowadza aukcję B&A komponentu. Następnie wyniki aukcji komponentów są zwracane do SFE sprzedawcy najwyższego poziomu, a oferty z aukcji komponentów są oceniane przez usługę aukcyjną sprzedawcy najwyższego poziomu. Do SFE zwracana jest stawka z najwyższym wynikiem atrakcyjności, a zaszyfrowany ładunek jest wysyłany do SAS, aby został zwrócony do klienta. W przeglądarce sprzedawca najwyższego poziomu kończy aukcję, wywołując funkcję navigator.runAdAuction() i przekazując zaszyfrowany ładunek z wynikiem aukcji na serwerze.

Dalsze kroki

Po przeczytaniu tego przewodnika możesz wykonać te czynności:

Więcej informacji

• Aby lepiej zrozumieć, jak działa B&A w przypadku Protected Audience, zapoznaj się z tymi wyjaśnieniami w GitHubie:
  • Projektowanie systemów B&A
  • Aukcja wielu sprzedawców B&A
  • Aukcja w trybie mieszanym B&A
• Przeprowadź eksperymenty z interfejsem Protected Audience API za pomocą platformy B&A, korzystając z ćwiczeń z programowania dotyczących kompleksowego testowania lokalnego.
• Informacje o integracji dla sprzedawców znajdziesz w artykule Integracja z B&A jako sprzedawca.

Masz pytania?

• Pytania dotyczące usług określania stawek i usług aukcyjnych możesz zadawać, otwierając zgłoszenie w repozytorium usług określania stawek i usług aukcyjnych.
