สถาปัตยกรรม

ดูสถาปัตยกรรมการประมูลของบริการเสนอราคาและประมูล

ภาพรวม

บริการเสนอราคาและประมูล (Bidding and Auction หรือ B&A) มีชุดบริการสำหรับผู้ซื้อและผู้ขายโฆษณาที่ทำงานในสภาพแวดล้อมการดำเนินการที่เชื่อถือได้ (TEE) เพื่ออำนวยความสะดวกในการประมูล Protected Audience (PA) หน้านี้อธิบายการกำหนดค่าการประมูลต่างๆ ที่ใช้ B&A ในการประมูล PA ได้

คำจำกัดความ

บริการสำหรับผู้ซื้อและผู้ขาย

บริการ B&A ประกอบด้วยบริการ 4 อย่างสำหรับผู้ซื้อและผู้ขาย ดังนี้

• สำหรับผู้ซื้อ Bidding Service และ Buyer Front-End (BFE) Service พร้อมให้ใช้งานแล้ว
• สำหรับผู้ขาย Auction Service และ Seller Front-End (SFE) Service พร้อมให้ใช้งานแล้ว

สถาปัตยกรรมของการประมูล PA B&A สำหรับเว็บ

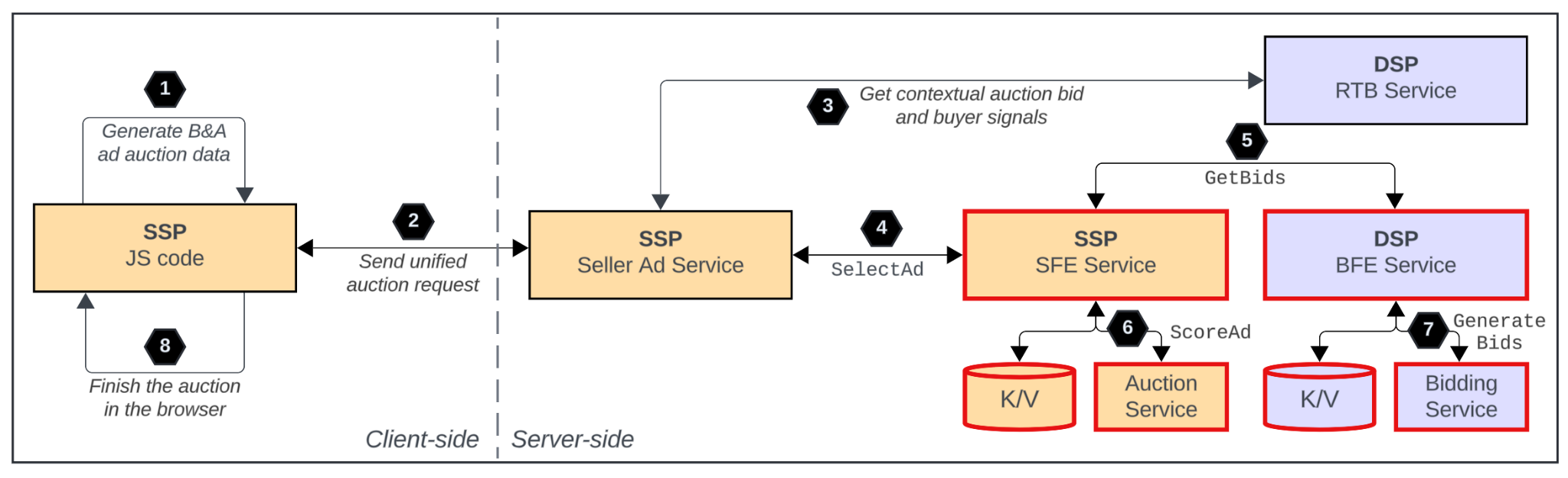

แผนภาพต่อไปนี้อธิบายการประมูล Protected Audience ขั้นพื้นฐานด้วยบริการ B&A ที่มีผู้ขายรายเดียวและผู้ซื้อรายเดียว กล่องสีแดงหนาทึบแสดงถึงบริการที่ทำงานใน TEE

1. โค้ด JavaScript ของ SSP ในหน้าผู้เผยแพร่โฆษณาจะสร้างข้อมูลการประมูลโฆษณา B&A ที่เข้ารหัสโดยการเรียกใช้ navigator.getInterestGroupAdAuctionData()
   • เพย์โหลดที่เข้ารหัสนี้มีข้อมูลของผู้ซื้อและจะถอดรหัสได้ภายใน SFE ใน TEE เท่านั้น
2. โค้ด JavaScript ของ SSP จะส่งคำขอการประมูลแบบรวมไปยังบริการโฆษณาของผู้ขาย
   • คำขอการประมูลแบบรวมจะมีทั้งเพย์โหลดการประมูลตามบริบท ORTB แบบข้อความธรรมดาและเพย์โหลดการประมูล B&A ที่เข้ารหัส
   • บริการโฆษณาของผู้ขายคือเซิร์ฟเวอร์โฆษณาที่มีอยู่และไม่ได้ทํางานใน TEE
3. บริการโฆษณาของผู้ขายจะเรียกใช้บริการ RTB ของ DSP เพื่อขอราคาเสนอในการประมูลตามบริบทและสัญญาณของผู้ซื้อที่จะส่งไปยังการประมูล PA ในภายหลัง
   • ขั้นตอนนี้อาจเป็นจุดที่ผู้ซื้อส่งสัญญาณความตั้งใจที่จะเข้าร่วมการประมูล PA
4. หลังจากที่การประมูลตามบริบทเสร็จสมบูรณ์แล้ว SAS จะส่งคำขอ SelectAd ไปยังบริการ SFE
   • ระบบจะเพิ่มราคาเสนอที่ชนะการประมูลตามบริบทและสัญญาณของผู้ซื้อไปยังเพย์โหลดคำขอ SelectAd
5. บริการ SFE ของ SSP จะเรียกใช้บริการ BFE ของ DSP ด้วยคำขอ GetBids
6. BFE ของ DSP จะเรียกใช้บริการเสนอราคาด้วยคำขอ GenerateBids
7. เมื่อ SFE ได้รับราคาเสนอแล้ว ระบบจะเรียกใช้ ScoreAd ไปยังบริการประมูล
   • ระบบจะส่งราคาเสนอที่มีคะแนนความน่าสนใจสูงสุดไปยัง SAS แล้วส่งต่อให้โค้ด JavaScript ในหน้าเว็บ
8. การประมูลจะเสร็จสิ้นในเบราว์เซอร์โดยการส่งผลการประมูล B&A ที่เข้ารหัสไปยังการเรียกใช้ navigator.runAdAuction()

การกำหนดค่าการประมูล

การประมูล Protected Audience ที่มีบริการ B&A สามารถกำหนดค่าได้ด้วยวิธีต่อไปนี้

• การประมูลของผู้ขายรายเดียวที่มีผู้ซื้อ B&A
• การประมูลแบบผสมที่มีผู้ซื้อบนอุปกรณ์และผู้ซื้อ B&A
• การประมูลแบบผู้ขายหลายรายที่สามารถจัดการโดยอุปกรณ์หรือเซิร์ฟเวอร์

ผู้เข้าร่วม

ในคู่มือนี้ เราจะใช้ผู้เข้าร่วมต่อไปนี้เพื่ออธิบายการกำหนดค่าการประมูลแต่ละรายการ

DSP มี 4 รายการดังนี้

• DSP-A และ DSP-B จะเข้าร่วมเฉพาะการประมูลในอุปกรณ์เท่านั้น
• DSP-X และ DSP-Y เข้าร่วมทั้งการประมูลบนอุปกรณ์และการประมูล B&A

มี SSP 4 ราย และผู้ขายแต่ละรายใช้การกำหนดค่าการประมูลที่แตกต่างกัน ดังนี้

• SSP-OD จะจัดการประมูลในอุปกรณ์เท่านั้น
• SSP-BA เรียกใช้การประมูล B&A เท่านั้น
• SSP-MIX เรียกใช้การประมูลแบบผสม
• SSP-TOP ดําเนินการประมูลผู้ขายหลายราย
  • SSP-OD/BA/MIX เข้าร่วมเป็นผู้ขายคอมโพเนนต์ของการประมูลแบบผู้ขายหลายรายของ SSP-TOP

การประมูล B&A ของผู้ขายรายเดียว

ในการตั้งค่าผู้ขายรายเดียว ผู้ขาย 1 รายจะจัดการประมูลที่ผู้ซื้อหลายรายเข้าร่วม หากผู้ขายทำการประมูล B&A ผู้ซื้อต้องใช้กลุ่มเทคโนโลยีของผู้ซื้อของบริการ B&A เพื่อส่งราคาเสนอในการประมูล ผู้ซื้อและผู้ขายไม่จำเป็นต้องใช้ผู้ให้บริการระบบคลาวด์รายเดียวกัน

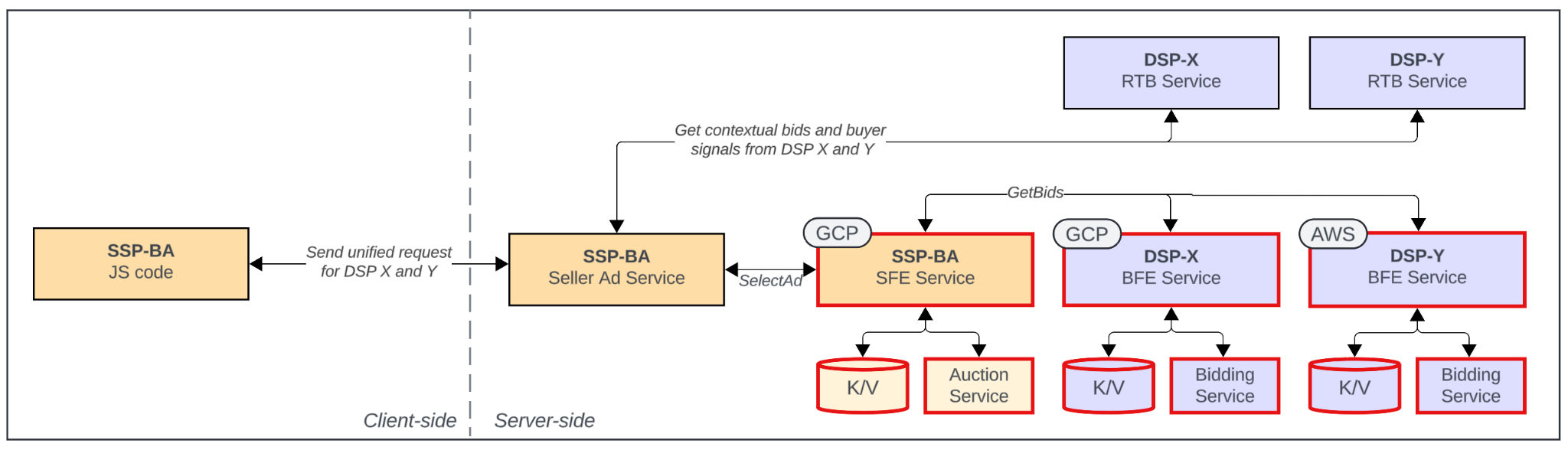

ในการตั้งค่าก่อนหน้านี้ SSP-BA จะเรียกใช้การประมูล B&A ที่ DSP-X และ DSP-Y เข้าร่วมโดยใช้กลุ่มผู้ซื้อของบริการ B&A บริการโฆษณาของผู้ขายจะเรียกใช้การประมูลตามบริบทก่อนสำหรับ DSP-X และ DSP-Y จากนั้นจะเรียกใช้การประมูล Protected Audience โดยส่งคำขอ SelectAd ไปยังบริการ SFE ของผู้ขาย ระบบจะส่งราคาเสนอที่ชนะในการประมูลตามบริบทและสัญญาณสําหรับผู้ซื้อแต่ละรายไปยังการเรียกใช้ SelectAd จากนั้นบริการ SFE จะส่งคำขอ GetBids ไปยัง BFE ของ DSP-X และ DSP-Y ซึ่งจะเรียกใช้บริการเสนอราคาเพื่อสร้างราคาเสนอ

ระบบจะแสดงผลการประมูล B&A ที่เข้ารหัสไปยังไคลเอ็นต์ และส่งไปยังการเรียกใช้ runAdAuction() การกำหนดค่าการประมูลของผู้ขายรายเดียวมีลักษณะดังนี้

await navigator.runAdAuction({
  seller: 'https://ssp-ba.example',
  requestId: 'g8312cb2-da2d-4e9b-80e6-e13dec2a581c',
  serverResponse: Uint8Array(560) [193, 120, 4, …] // Encrypted B&A auction result
})

requestId มาจากคำสั่งเรียก getInterestGroupAdAuctionData() ในไคลเอ็นต์ และข้อมูล serverResponse มาจากการประมูล B&A ฝั่งเซิร์ฟเวอร์

การประมูลแบบผสม

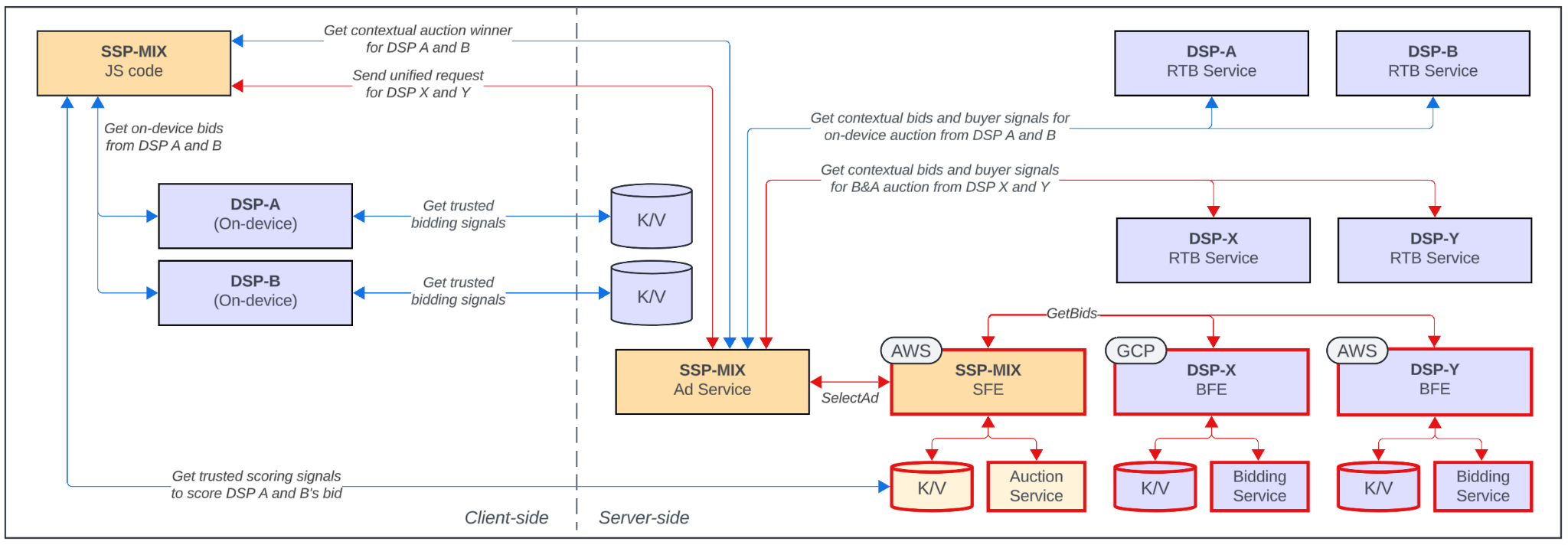

ในการกำหนดค่าโหมดผสม ผู้ซื้อสามารถเข้าร่วมการประมูลของผู้ขายจากอุปกรณ์หรือ B&A ได้ ลูกศรสีน้ำเงินแสดงเส้นทางการประมูลในอุปกรณ์ และลูกศรสีแดงแสดงเส้นทางการประมูล B&A

ในการตั้งค่านี้ DSP-A และ DSP-B คือผู้ซื้อที่ส่งราคาเสนอในอุปกรณ์ ส่วน DSP-X และ DSP-Y คือผู้ซื้อที่ส่งราคาเสนอโดยใช้ B&A ผู้ซื้อบนอุปกรณ์จะเข้าร่วมการประมูล PA บนอุปกรณ์ในเบราว์เซอร์ และผู้ซื้อ B&A จะเข้าร่วมการตั้งค่าการประมูล B&A ที่อธิบายไว้ในส่วนการประมูลของผู้ขายรายเดียว

ระบบจะดำเนินการประมูลตามบริบทก่อนสำหรับผู้ซื้อทั้งหมดเพื่อรวบรวมราคาเสนอที่ชนะในการประมูลตามบริบทและสัญญาณของผู้ซื้อ จากนั้นการประมูล B&A จะทํางานและสัญญาณผู้ซื้อจากการประมูลตามบริบทจะส่งไปยังSelectAd คําขอไปยัง SFE ระบบจะส่งต่อผลการประมูล B&A ที่เข้ารหัสซึ่งส่งคืนจาก SFE ไปยังเบราว์เซอร์ หลังจากการประมูล B&A ระบบจะป้อนผลการประมูลลงในการประมูลในอุปกรณ์ที่ผู้ซื้อในอุปกรณ์เข้าร่วม

การกำหนดค่าการประมูลแบบผู้ขายรายเดียวในโหมดผสมสำหรับส่วนการประมูลในอุปกรณ์จะมีลักษณะคล้ายกับตัวอย่างต่อไปนี้

await navigator.runAdAuction({
  seller: 'https://ssp-mix.example',
  decisionLogicURL: 'https://ssp-ba.example/score-ad.js',
  componentAuctions: [
    // B&A auction
    {
      seller: 'https://ssp-mix.example',
      requestId: 'f5135cb2-da2d-4e9b-80e6-e13dec2a581c',
      serverResponse: Uint8Array(560) [133, 20, 14, …]
    },
    // On-device auction
    {
      seller: 'https://ssp-mix.example',
      interestGroupBuyers: ['https://dsp-a.example', 'https://dsp-b.example'],
      decisionLogicURL: 'https://ssp-mix.example/on-device-score-ad.js',
    }
  ]
})

การประมวลผลแบบคู่ขนานของการประมูลบนอุปกรณ์และการประมูล B&A

หากไม่มีการประมวลผลแบบคู่ขนาน การประมูลจะดำเนินการตามลำดับ โดยจะมีการประมูลตามบริบทก่อน จากนั้นจึงเป็นการประมูล B&A และสุดท้ายคือการประมูลในอุปกรณ์ เมื่อใช้การประมวลผลแบบคู่ขนาน การประมูลตามบริบทจะทำงานก่อนอีกครั้ง แต่ระบบจะสตรีมผลลัพธ์และสัญญาณกลับไปยังไคลเอ็นต์เพื่อเริ่มการประมูลในอุปกรณ์แบบคู่ขนานก่อนที่การประมูล B&A จะเสร็จสิ้น

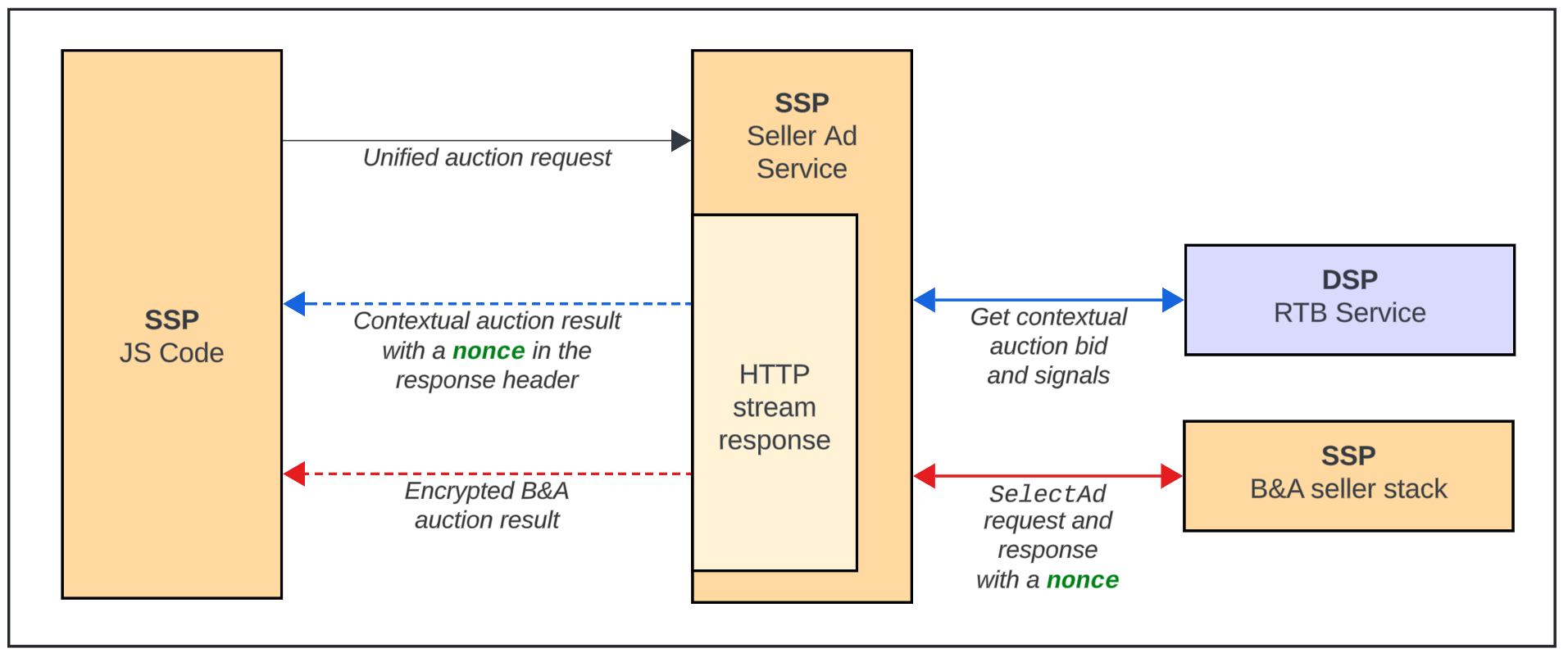

โค้ด JavaScript ในไคลเอ็นต์จะส่งคำขอการประมูลแบบรวมไปยัง SAS และ SAS จะเริ่มการประมูลตามบริบทและการประมูล B&A ของ PA เมื่อ SAS ได้รับการตอบกลับจากเซิร์ฟเวอร์ RTB ของผู้ซื้อ ระบบจะสตรีมสัญญาณการประมูลในอุปกรณ์ของผู้ซื้อกลับไปยังเบราว์เซอร์พร้อมกับผู้ชนะการประมูลตามบริบทเมื่อได้รับราคาเสนอทั้งหมด ระบบจะใช้สัญญาณของผู้ซื้อที่สตรีมเพื่อสร้างราคาเสนอในอุปกรณ์ และใช้ผู้ชนะการประมูลตามบริบทเป็นราคาพื้นฐานเมื่อให้คะแนนราคาเสนอ

ใน SAS ผู้ขายจะสร้าง UUID nonce ที่ตั้งค่าไว้ในส่วนหัวของการตอบกลับ Ad-Auction-Result-Nonce เมื่อสตรีมข้อมูลการประมูลตามบริบทไปยังเบราว์เซอร์ ใช้ Nonce เดียวกันในคำขอ SelectAd ที่ส่งไปยัง SFE สำหรับการประมูล B&A และ Nonce นั้นจะรวมอยู่ในการตอบกลับ SelectAd ที่ส่งคืนจาก SFE ในระหว่างขั้นตอนการประมูลฝั่งไคลเอ็นต์ เบราว์เซอร์จะยืนยันว่า Nonce ในส่วนหัวของการตอบกลับ Ad-Auction-Result-Nonce ตรงกับ Nonce ในเพย์โหลดผลการประมูลที่เข้ารหัส

ดูข้อมูลเพิ่มเติมเกี่ยวกับการทำงานแบบคู่ขนานในโหมดผสมได้ที่คำอธิบาย

การประมูลที่มีผู้ขายหลายราย

การประมูล PA แบบผู้ขายหลายรายด้วย B&A ทำได้ 2 วิธีดังนี้

1. การประมูลที่จัดสรรโดยอุปกรณ์ซึ่งการเรียกใช้บริการโฆษณาของผู้ขายคอมโพเนนต์แต่ละรายมาจากเบราว์เซอร์
2. การประมูลที่จัดโดยเซิร์ฟเวอร์ซึ่งการเรียกไปยังบริการโฆษณาของผู้ขายแต่ละคอมโพเนนต์มาจากบริการโฆษณาของผู้ขายระดับบนสุด

การประมูลแบบผู้ขายหลายรายที่จัดโดยอุปกรณ์

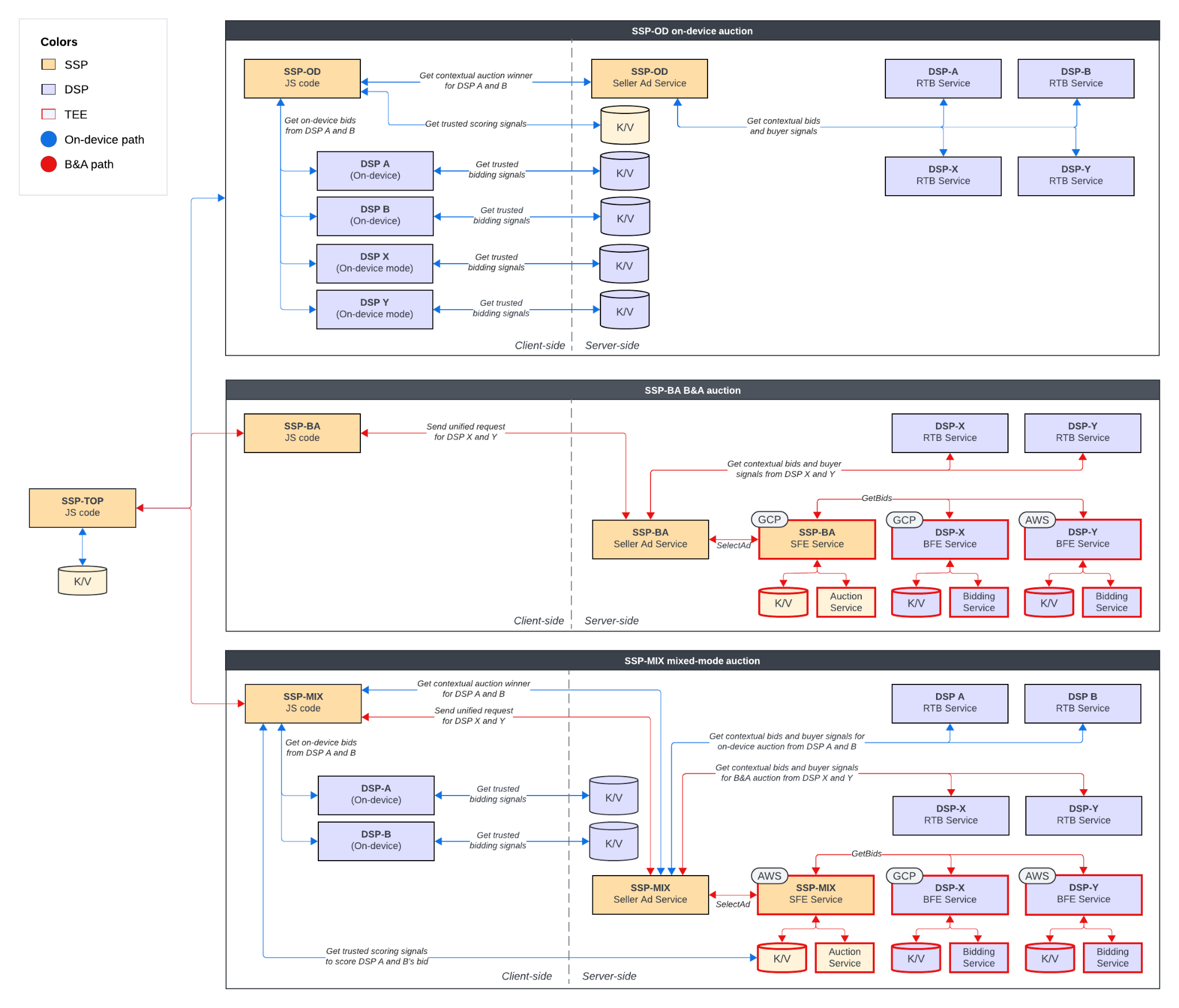

ในการประมูลแบบผู้ขายหลายรายที่ประสานงานโดยอุปกรณ์ ผู้ขายคอมโพเนนต์แต่ละรายมีอิสระในการจัดการประมูลในการกำหนดค่าที่ตนเลือก ผู้ขายที่ใช้อุปกรณ์ ผู้ขาย B&A และผู้ขายที่ใช้โหมดผสมสามารถเข้าร่วมการประมูลระดับบนสุดได้

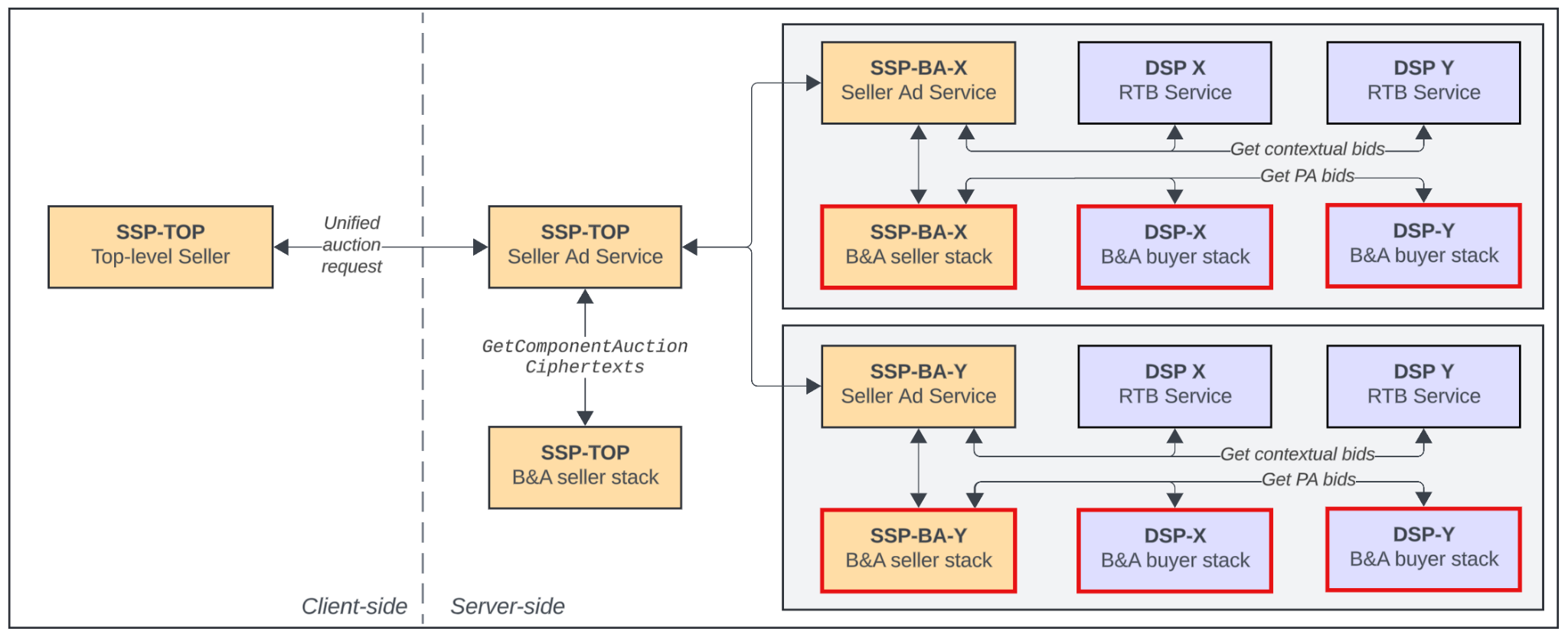

ในแผนภาพนี้ SSP-TOP จะเรียกใช้การประมูลแบบผู้ขายหลายรายที่จัดระเบียบเซิร์ฟเวอร์ ซึ่ง SSP-BA-X และ SSP-BA-Y เข้าร่วม

ระบบจะส่งคำขอประมูลแบบรวมครั้งเดียวซึ่งมีเพย์โหลดการประมูลตามบริบทและการประมูล PA สำหรับผู้เข้าร่วมทั้งหมดจากเบราว์เซอร์ไปยังบริการโฆษณาของผู้ขายระดับบนสุด จากนั้น SAS จะGetComponentAuctionCiphertextsโทรหา SFE พร้อมกับเพย์โหลด SFE จะถอดรหัสเพย์โหลด แยกเพย์โหลดตามผู้ขายแต่ละราย และส่งเพย์โหลดที่เข้ารหัสซ้ำไปยัง SAS ของผู้ขายระดับบนสุด

คำจำกัดความของ Proto สำหรับGetComponentAuctionCiphertextsคำขอและการตอบกลับมีดังนี้

// Request sent from the top-level seller's ad service to SFE
message GetComponentAuctionCiphertextsRequest {
  bytes protected_auction_ciphertext = 1; // Generated in the browser
  repeated string component_sellers = 2; // The list of all component sellers
}

// Response returned from SFE to the top-level seller's ad service
message GetComponentAuctionCiphertextsResponse {
  // A map of component sellers and their re-encrypted payloads
  map<string, bytes> seller_component_ciphertexts = 1;
}

เมื่อมีเพย์โหลดของผู้ขายคอมโพเนนต์แต่ละราย SAS ของผู้ขายระดับบนสุดจะเรียก SAS ของผู้ขายคอมโพเนนต์ และ SAS ของคอมโพเนนต์แต่ละรายการจะดำเนินการประมูล B&A ของคอมโพเนนต์ จากนั้นระบบจะส่งผลลัพธ์ของการประมูลคอมโพเนนต์ไปยัง SFE ของผู้ขายระดับบนสุด และบริการประมูลของผู้ขายระดับบนสุดจะให้คะแนนราคาเสนอในการประมูลคอมโพเนนต์ ระบบจะส่งราคาเสนอที่มีคะแนนความต้องการสูงสุดไปยัง SFE และส่งเพย์โหลดที่เข้ารหัสไปยัง SAS เพื่อส่งกลับไปยังไคลเอ็นต์ ในเบราว์เซอร์ ผู้ขายระดับบนสุดจะสิ้นสุดการประมูลโดยการเรียก navigator.runAdAuction() และระบุเพย์โหลดผลการประมูลของเซิร์ฟเวอร์ที่เข้ารหัส

ขั้นตอนถัดไป

หลังจากอ่านคู่มือนี้แล้ว คุณสามารถทำตามขั้นตอนถัดไปได้ดังนี้

ดูข้อมูลเพิ่มเติม

• หากต้องการทำความเข้าใจอย่างลึกซึ้งยิ่งขึ้นเกี่ยวกับวิธีที่ B&A สำหรับ Protected Audience ทำงาน โปรดดูคำอธิบายต่อไปนี้ใน GitHub
  • การออกแบบระบบ B&A
  • การประมูลแบบผู้ขายหลายรายของ B&A
  • การประมูลแบบผสม B&A
• ทดสอบ Protected Audience ด้วย B&A โดยทำตาม Codelab การทดสอบในเครื่องแบบครบวงจร
• สำหรับการผสานรวมผู้ขาย โปรดดูผสานรวมกับ B&A ในฐานะผู้ขาย

หากมีคำถาม

• ถามคำถามเกี่ยวกับบริการเสนอราคาและบริการประมูลโดยเปิดปัญหาในที่เก็บบริการเสนอราคาและบริการประมูล
